Hướng dẫn đọc và kiểm tra sơ đồ mạch điện xe nâng

Hệ thống điện đóng vai trò then chốt trong quá trình vận hành xe nâng. Việc hiểu và đọc đúng sơ đồ mạch điện xe nâng giúp kỹ thuật viên chẩn đoán lỗi nhanh, sửa chữa chính xác và đảm bảo an toàn. Trong bài viết này, Vinaboss sẽ hướng dẫn bạn cách nhận biết, đọc và kiểm tra sơ đồ mạch điện xe nâng một cách dễ hiểu, kèm ví dụ và ứng dụng thực tế.

1. Sơ đồ mạch điện xe nâng là gì?

Sơ đồ mạch điện xe nâng là bản vẽ kỹ thuật thể hiện cách các bộ phận điện trong xe nâng được kết nối và hoạt động với nhau. Thông qua hệ thống ký hiệu tiêu chuẩn, sơ đồ cho thấy dòng điện đi từ nguồn ắc quy đến bộ điều khiển, motor, cảm biến, rơ le, cầu chì và các thiết bị như đèn báo, còi hay van điện từ.

Nhờ đó, kỹ thuật viên có thể dễ dàng theo dõi nguyên lý vận hành và nhanh chóng xác định lỗi trong quá trình kiểm tra, sửa chữa hệ thống điện xe nâng.

Có thể bạn quan tâm:  Bảng mã lỗi xe nâng điện TCM

2. Thành phần hệ thống điện xe nâng

Hệ thống điện xe nâng được cấu thành từ nhiều bộ phận khác nhau, mỗi thành phần đảm nhiệm một chức năng riêng nhưng liên kết chặt chẽ để xe vận hành ổn định và an toàn. Việc hiểu rõ từng bộ phận sẽ giúp quá trình kiểm tra, chẩn đoán và sửa chữa hệ thống điện xe nâng trở nên chính xác và hiệu quả hơn.

2.1 Nguồn điện

Nguồn điện giữ vai trò trung tâm trong việc cung cấp năng lượng cho mọi hoạt động của xe nâng điện. Bộ phận quan trọng nhất là ắc quy, thường sử dụng công nghệ chì–axit truyền thống hoặc pin Lithium-ion hiện đại, với điện áp được thiết kế phù hợp theo từng dòng xe như 48V hoặc 80V đối với xe nâng điện đối trọng.

Đi kèm với đó là bộ sạc chuyên dụng, có nhiệm vụ nạp lại điện cho ắc quy sau quá trình vận hành, giúp xe duy trì hiệu suất làm việc ổn định và sẵn sàng cho các ca hoạt động tiếp theo.

2.2 Hệ thống điều khiển

Hệ thống điều khiển được xem là trung tâm xử lý của xe nâng điện, bao gồm các bộ phận chính sau:

• Bo mạch điều khiển trung tâm:
  Có nhiệm vụ tiếp nhận tín hiệu từ cảm biến và công tắc, phân tích dữ liệu và phát lệnh điều khiển đến các bộ phận thực thi trên xe.
• Bo mạch tổng xe nâng điện:
  Đóng vai trò điều phối và kết nối các mạch điều khiển riêng lẻ, đảm bảo toàn bộ hệ thống điện hoạt động đồng bộ và ổn định.
• Bộ điều khiển động cơ:
  Chịu trách nhiệm kiểm soát tốc độ, mô-men xoắn và chiều quay của motor di chuyển cũng như motor bơm thủy lực. Nhiều dòng xe nâng điện hiện đại như xe nâng điện ngồi lái 3 tấn hoặc xe nâng điện đứng lái 2 tấn sử dụng bộ điều khiển AC của các hãng uy tín như Curtis, tích hợp giao thức CAN-Bus nhằm nâng cao hiệu suất và khả năng giao tiếp.
• Bộ điều khiển bơm thủy lực:
  Quản lý hoạt động của motor bơm, điều chỉnh lưu lượng và áp suất dầu phục vụ cho quá trình nâng hạ hàng hóa.
• Màn hình hiển thị:
  Hiển thị các thông số vận hành quan trọng như mức ắc quy, số giờ hoạt động, tốc độ di chuyển và các mã lỗi để người lái dễ dàng theo dõi và xử lý kịp thời.

2.3 Động cơ điện

Động cơ điện có nhiệm vụ biến đổi nguồn năng lượng điện thành chuyển động cơ học để xe nâng vận hành. Trong đó, động cơ lái đảm nhận việc tạo lực kéo, giúp xe di chuyển tiến lùi và đổi hướng linh hoạt; trên các dòng xe nâng đời mới, bộ phận này thường sử dụng động cơ AC nhằm tăng hiệu suất và độ bền.

Song song với đó, động cơ bơm thủy lực chịu trách nhiệm truyền động cho bơm dầu, tạo áp suất cần thiết cho hệ thống nâng hạ hoạt động ổn định, loại động cơ này phổ biến là động cơ DC do khả năng kiểm soát tốt trong các thao tác nâng hàng.

2.4 Hệ thống truyền động tín hiệu

Để hệ thống điện xe nâng vận hành chính xác và an toàn, xe được trang bị nhiều thiết bị có nhiệm vụ tiếp nhận, truyền tải và thực thi tín hiệu điều khiển giữa người vận hành và các bộ phận chức năng.

• Cảm biến:
  Có nhiệm vụ ghi nhận và gửi tín hiệu về trạng thái vận hành của xe như tốc độ di chuyển, vị trí motor, nhiệt độ, tải trọng nâng, góc lái, thao tác ga/phanh và sự hiện diện của người điều khiển, giúp hệ thống phản hồi chính xác.
• Công tắc:
  Cho phép người vận hành chủ động điều khiển hoặc giới hạn hoạt động của xe, bao gồm lựa chọn hướng di chuyển, điều khiển nâng hạ – nghiêng, phanh, dừng khẩn cấp và các công tắc hành trình an toàn.
• Rơ le và contactor:
  Đảm nhận việc đóng hoặc ngắt các mạch điện có dòng lớn, như mạch nguồn và mạch motor, thông qua tín hiệu điều khiển điện áp thấp, đảm bảo an toàn cho hệ thống.
• Thiết bị chấp hành:
  Là các bộ phận trực tiếp thực hiện lệnh từ bộ điều khiển, bao gồm van điện từ để điều tiết dầu thủy lực cho cơ cấu nâng hạ – nghiêng, hệ thống đèn chiếu sáng và đèn cảnh báo, cùng còi báo hiệu nhằm nâng cao an toàn khi vận hành.

2.5 Hệ thống dây dẫn và kết nối

Các bộ phận kết nối và bảo vệ đóng vai trò quan trọng trong việc duy trì sự ổn định và an toàn cho toàn bộ hệ thống điện xe nâng.

• Dây dẫn:
  Là bộ phận đảm nhiệm việc dẫn điện và truyền tín hiệu giữa các thiết bị điện trên xe nâng; sơ đồ mạch điện giúp nhận biết chính xác tuyến dây và công dụng từng mạch.
• Giắc cắm:
  Tạo điểm liên kết giữa các linh kiện, hỗ trợ việc lắp đặt, tháo rời và sửa chữa hệ thống điện một cách thuận tiện.
• Cầu chì:
  Có chức năng bảo vệ an toàn cho mạch điện bằng cách ngắt nguồn khi xuất hiện dòng điện vượt mức hoặc xảy ra sự cố ngắn mạch.

3. Sơ đồ mạch điện xe nâng

Tùy theo chức năng và từng hệ thống trên xe, sơ đồ mạch điện xe nâng được chia thành nhiều loại khác nhau, giúp người đọc dễ dàng theo dõi cấu trúc, nguyên lý hoạt động và phục vụ hiệu quả cho công tác kiểm tra, sửa chữa.

3.1 Sơ đồ hệ thống điều khiển

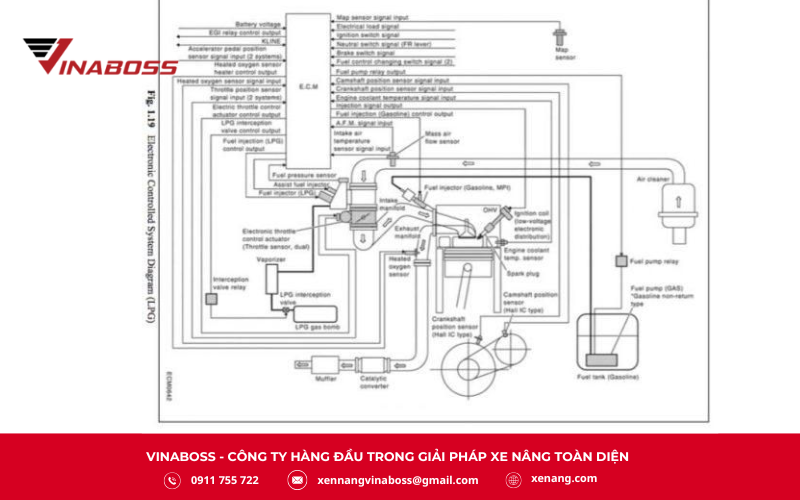

Hệ thống điều khiển điện tử ECM đóng vai trò quan trọng trong việc kiểm soát hoạt động của động cơ xe nâng. Bộ điều khiển này tiếp nhận dữ liệu từ nhiều cảm biến như vị trí chân ga, góc quay trục khuỷu, trục cam và lượng không khí nạp vào động cơ. Dựa trên các thông tin đó, ECM sẽ điều chỉnh tỷ lệ nhiên liệu và thời điểm đánh lửa phù hợp, giúp động cơ vận hành ổn định, tiết kiệm nhiên liệu và đạt hiệu suất tối ưu.

Ngoài ra, các cảm biến gia tốc và cảm biến lưu lượng khí còn giúp ECM nhận biết nhanh sự thay đổi khi người lái tăng hoặc giảm ga. Đồng thời, cảm biến vị trí trục cam và trục khuỷu sẽ cung cấp dữ liệu chính xác về chu kỳ hoạt động của động cơ, từ đó giúp hệ thống điều khiển điều chỉnh kịp thời để xe nâng hoạt động mượt mà và ổn định.

3.2 Sơ đồ béc phun

Hệ thống béc phun có nhiệm vụ đưa nhiên liệu vào buồng đốt một cách chính xác để động cơ hoạt động hiệu quả. Các kim phun thường được lắp trên ống nạp và hoạt động riêng lẻ dưới sự điều khiển của ECM. Nhờ đó, lượng nhiên liệu phun vào động cơ luôn được điều chỉnh phù hợp với tải trọng và điều kiện vận hành, giúp động cơ vận hành ổn định và tiết kiệm nhiên liệu.

3.3 Sơ đồ bướm ga

Bướm ga có nhiệm vụ điều chỉnh lượng không khí đi vào buồng đốt của động cơ. Khi lượng không khí được kiểm soát phù hợp, quá trình hòa trộn với nhiên liệu sẽ đạt tỷ lệ tối ưu, giúp động cơ hoạt động hiệu quả hơn. Van tiết lưu của bướm ga được ECM điều khiển tự động, cho phép đóng hoặc mở linh hoạt tùy theo yêu cầu vận hành và mức độ tác động của chân ga. Nhờ đó, động cơ xe nâng luôn duy trì khả năng vận hành ổn định và tiết kiệm nhiên liệu.

3.4 Sơ đồ cuộn dây đánh lửa

Cuộn dây đánh lửa có nhiệm vụ tạo ra tia lửa điện để đốt cháy hỗn hợp nhiên liệu và không khí trong buồng đốt. Hệ thống gồm cuộn sơ cấp và cuộn thứ cấp giúp biến đổi dòng điện thành điện áp cao, sau đó truyền đến bugi thông qua dây cao áp. Nhờ có transistor hỗ trợ điều khiển quá trình đánh lửa, hệ thống hoạt động ổn định hơn, giúp động cơ khởi động nhanh và vận hành hiệu quả.

4. Cách đọc sơ đồ mạch điện xe nâng

Nắm vững các ký hiệu điện cơ bản

Trong sơ đồ mạch điện xe nâng, các linh kiện và kết nối được thể hiện bằng ký hiệu điện tiêu chuẩn. Kỹ thuật viên cần hiểu các nhóm ký hiệu cơ bản sau:

• Nguồn điện: Ký hiệu ắc quy và nguồn DC, thể hiện chiều cấp điện.
• Thiết bị bảo vệ: Cầu chì, rơ le, contactor dùng để bảo vệ mạch.
• Thiết bị điều khiển: Các loại công tắc và bộ điều khiển trung tâm.
• Phụ tải: Motor, van điện từ, đèn, còi – các thiết bị tiêu thụ điện.
• Cảm biến: Cảm biến nhiệt độ, áp suất, vị trí, tốc độ…
• Dây dẫn & kết nối: Đường dây, điểm nối, điểm mass (ground).
• Linh kiện khác: Điện trở, tụ điện, diode và các linh kiện phụ trợ.

Hiểu quy ước về dây dẫn và kết nối

• Trong sơ đồ mạch điện xe nâng, dây dẫn và điểm kết nối được thể hiện theo quy ước riêng. Mã màu hoặc số hiệu dây giúp phân biệt từng mạch.
• Các điểm giao cắt cần được nhận biết rõ để tránh nhầm với điểm nối thật (thường có dấu chấm). Ngoài ra, giắc cắm được đánh số chân nhằm xác định chính xác vị trí đấu nối khi kiểm tra và sửa chữa.

Phân tích cấu trúc và luồng tín hiệu

• Xác định nguồn điện: Nhận biết nguồn cấp chính từ ắc quy và các nhánh cấp điện liên quan.
• Theo dõi đường tín hiệu: Lần theo dây dẫn từ nguồn đến tải hoặc từ cảm biến về bộ điều khiển, chú ý các điểm qua cầu chì, công tắc, rơ le.
• Phân tích logic hoạt động: Hiểu cách các linh kiện phối hợp với nhau để tạo ra một chức năng, từ tín hiệu điều khiển đến thiết bị chấp hành.

Sử dụng chú thích và tài liệu kỹ thuật đi kèm

• Xem bảng chú giải: Hiểu đúng ký hiệu và các mã viết tắt trên sơ đồ.
• Tra danh sách linh kiện: Nắm thông số kỹ thuật và mã phụ tùng.
• Kết hợp tài liệu sửa chữa: Đối chiếu quy trình chẩn đoán, vị trí linh kiện và thông số kiểm tra.

5. Ví dụ sơ đồ điện xe nâng thực tế

Sơ đồ tổng thể Noblelift FE4P

Nguồn ắc quy 48V đi qua cầu chì 500A và công tắc khẩn cấp đến contactor K1, cấp điện cho bộ điều khiển Curtis 1234SE (động cơ AC M1) và 1232SE (motor thủy lực M2 qua K2).

Tín hiệu từ công tắc tiến/lùi, bàn đạp ga và cảm biến OPS được đưa về controller, trong khi mạch 24V phụ trợ vận hành đèn và còi. Sơ đồ nhấn mạnh sự tách biệt giữa mạch công suất cao và điều khiển thấp.

Sơ đồ hệ thống ECM/ECU

ECU trung tâm trên xe nâng dầu/gas kết nối các cảm biến như trục cam, trục khuỷu, áp suất nạp, nhiệt độ và oxy qua đường nét đứt đến các thiết bị thực thi như kim phun nhiên liệu, bướm ga và hệ thống đánh lửa.

Nguồn 12V cấp từ ắc quy đi qua rơ le ASD đến bộ điều khiển kim phun (Injector Driver), với điểm mass chung đặt dưới. Sơ đồ giúp theo dõi luồng tín hiệu từ cảm biến về ECU và từ ECU đến các actuator, hỗ trợ chẩn đoán và kiểm tra hoạt động hệ thống.

Có thể bạn quan tâm:  Xe nâng đối trọng là gì?

6. Ứng dụng sơ đồ mạch điện trong sửa chữa xe nâng

Sơ đồ mạch điện không chỉ là bản vẽ kỹ thuật mà còn là công cụ thiết yếu giúp kỹ thuật viên kiểm tra, bảo trì và sửa chữa xe nâng một cách hệ thống. Thay vì mò mẫm theo kinh nghiệm, kỹ thuật viên có thể dựa vào sơ đồ để hiểu rõ cấu trúc mạch, luồng tín hiệu và mối liên kết giữa các linh kiện.

Quy trình kiểm tra hệ thống điện cơ bản

• Kiểm tra trực quan: Quan sát tổng thể dây dẫn, giắc cắm, cầu chì, rơ le, contactor và các linh kiện khác. Tìm các dấu hiệu hư hỏng như dây đứt, vỏ dây bong tróc, giắc lỏng, linh kiện quá nhiệt hoặc cháy.
• Kiểm tra nguồn cấp: Đo điện áp ắc quy, kiểm tra kết nối tại các cực bình và hoạt động của hệ thống sạc.
• Kiểm tra thông mạch và ngắn mạch: Sử dụng đồng hồ vạn năng để đo điện trở, kiểm tra liên tục của dây dẫn, cầu chì, cuộn dây contactor hoặc rơ le. Kiểm tra cách điện giữa các dây và giữa dây với vỏ máy để phát hiện ngắn mạch.
• Kiểm tra tín hiệu và điện áp: Kiểm tra điện áp trên bo mạch, tín hiệu đầu ra từ cảm biến, điện áp kích hoạt rơ le/contactor và điện áp cấp cho các cơ cấu chấp hành theo thông số kỹ thuật hoặc sơ đồ điện.

Chẩn đoán lỗi dựa trên sơ đồ và mã lỗi

• Liên kết mã lỗi với sơ đồ: Khi xe báo mã lỗi, tra cứu trong tài liệu kỹ thuật để xác định linh kiện hoặc mạch chức năng liên quan. Dựa vào sơ đồ điện tương ứng để khoanh vùng và kiểm tra.

• Ví dụ lỗi thường gặp:

  • Xe không hoạt động/mất nguồn: Kiểm tra tuần tự ắc quy → cầu chì tổng → công tắc dừng khẩn → khóa điện → contactor chính → nguồn cho bo mạch.
  • Không nâng/hạ được: Dùng sơ đồ mạch thủy lực, kiểm tra công tắc nâng/hạ, nguồn, tín hiệu đến bộ điều khiển bơm, motor bơm và van điện từ.
  • Mất trợ lực lái (xe có trợ lực điện): Kiểm tra cảm biến góc lái, motor trợ lực, bộ điều khiển và dây dẫn liên quan.
  • Lỗi cảm biến: Xác định chân tín hiệu từ sensor đến controller, đo điện áp và kiểm tra dây dẫn.
  • Nghi ngờ lỗi bo mạch điều khiển: Thường xuất hiện qua mã lỗi liên quan vi xử lý hoặc bộ nhớ, xe hoạt động sai chức năng dù tín hiệu đầu vào và actuator đều bình thường; sửa chữa cần thiết bị chuyên dụng và kỹ năng cao.

7.  Hạng mục cần kiểm tra hệ thống điện xe nâng

Kiểm tra định kỳ hệ thống điện giúp duy trì an toàn và hiệu suất vận hành. Các hạng mục chính gồm:

• Dây nguồn: Kiểm tra dây dẫn, tránh hở hoặc đứt gãy; thay thế nếu cần.
• Ổ khóa nguồn: Đảm bảo chuyển chế độ chắc chắn, không lỏng hoặc xoay sai.
• Kết nối khóa nguồn: Đảm bảo dây và đầu cốt chắc chắn, không lỏng lẻo.
• Khóa dừng khẩn cấp: Hoạt động trơn tru, dây dẫn truyền tín hiệu tốt.
• Công tắc điều khiển: Vận hành mượt, dây nối ổn định; thay ngay nếu phát hiện hư hỏng.
• Cảm biến: Hoạt động chính xác, dây dẫn nguyên vẹn; kiểm tra kỹ khi có dấu hiệu bất thường.
• Van điện từ và van thủy lực: Hoạt động đúng chức năng, không kẹt hoặc trục trặc.

Có thể bạn quan tâm: Dịch vụ sửa chữa xe nâng

8. Cách kiểm tra mạch điện xe nâng

Kiểm tra định kỳ giúp xe nâng luôn hoạt động an toàn, hiệu quả và phát hiện sớm các sự cố tiềm ẩn.

• Dây dẫn và kết nối: Kiểm tra dây không bị đứt, hở hay ăn mòn; thay ngay khi có dấu hiệu xuống cấp.
• Nước cất bình ắc quy: Bổ sung và kiểm tra lượng nước đồng đều giữa các hộc bình.
• Bộ lọc: Kiểm tra và thay lọc thủy lực, nhiên liệu, dầu, không khí; kiểm tra mức chất lỏng và hệ thống làm mát.
• Động cơ và thủy lực: Kiểm tra tình trạng động cơ, hệ thống dẫn động, trục ổ đĩa và dây đai; thay thế hoặc sửa chữa khi phát hiện hư hỏng.
• Hệ thống ống xả và lốp: Kiểm tra nứt, lỗ hổng hoặc mài mòn; thay thế nếu cần.
• Xy-lanh và bàn đạp ly hợp: Kiểm tra uốn cong hoặc rò rỉ; sửa chữa kịp thời.
• Hệ thống thủy lực: Phát hiện rò rỉ nhớt, đóng van, thắt chặt hoặc thay thế ống dẫn.
• Vòng bi bánh xe: Kiểm tra và thay thế nếu hư hỏng.
• Âm thanh bất thường: Cho xe chạy không tải để nghe các tiếng lạ.
• Vệ sinh và bảo dưỡng: Lau chùi, loại bỏ bụi bẩn, rỉ sét và thực hiện bảo trì định kỳ.

Có thể bạn quan tâm: Thuê xe nâng hàng

Hiểu và đọc đúng sơ đồ mạch điện xe nâng giúp kỹ thuật viên kiểm tra nhanh, sửa chữa chính xác và đảm bảo an toàn khi vận hành. Nếu bạn cần hỗ trợ tra sơ đồ, chẩn đoán lỗi điện hoặc sửa chữa chuyên sâu, Vinaboss luôn sẵn sàng đồng hành với giải pháp kỹ thuật hiệu quả và đáng tin cậy.
